Actualmente vivimos en un mercado en el que los precios de los componentes de ordenadores, como en otros muchos segmentos, han subido demasiado. Esto nos hace entrar en la búsqueda de ciertos componentes que ajusten sus precios para que el conjunto del setup que montemos no se dispare en exceso.
Y parece que esta placa base, la MSI B760M Gaming Plus Wifi, ha venido ha solucionar esta papeleta, pues ofrece algunas características muy necesarias para un PC con un precio que es realmente ajustado. La hemos probado y te vamos a contar qué tal ha sido nuestra experiencia.
MSI B760M Gaming Plus Wifi: Especificaciones
| Formato | micro-ATX |
| Zócalo | LGA 1700 |
| Chipset | B760 de Intel |
| VRM (CPU+mem.) | 12+1 |
| Tamaño | 24.4 cm × 24.4 cm |
| Ranuras PCIe | una PCIe 4.0 ×16, una PCIe ×16 (funciona a ×4), una PCIe 3.0 ×1 |
| Ranura M.2 | dos M.2280 PCIe 4.0 ×4, una con disipador |
| Tomas SATA | cuatro SATA 3.0 |
| Memoria | DDR5, cuatro bancos DIMM |
| Frec. memoria | 6800 MHz (OC) |
| Vídeo | dos DisplayPort 1.4, dos HDMI 2.1 |
| USB traseros | un USB 3.2, dos USB 3.1, un USB 3.1 tipo C, cuatro USB 3.0 |
| Cabezales | dos USB 3.0, dos USB 2.0 |
| Ethernet | una toma RJ-45 de 2.5 Gb/s, controlador RTL8125BG de Realtek |
| Tomas audio | tres 3.5 mm |
| Códec audio | ALC897 de Realtek (24 bits, 192 kHz) |
| Con. 4 pines | uno de CPU, uno de AIO, dos de ventiladores de caja |
| Con. RGB | tres RGB 2.ª generación, uno RGB Aura |
| Alimentación | un PCIe de ocho pines, un PCIe de cuatro pines |
Unboxing
Al abrir la caja de la MSI B760M Gaming Plus Wifi, encontramos todo lo necesario para poner en marcha nuestra nueva placa base:
- Placa base MSI B760M Gaming Plus Wifi
- Manual de usuario
- Guía de instalación rápida
- Disco de drivers
- 2 antenas Wi-Fi
- 2 tornillos para M.2
- Puentes para configuraciones de SLI y CrossFire
- Cables SATA a 6 Gbps
Análisis externo de la placa

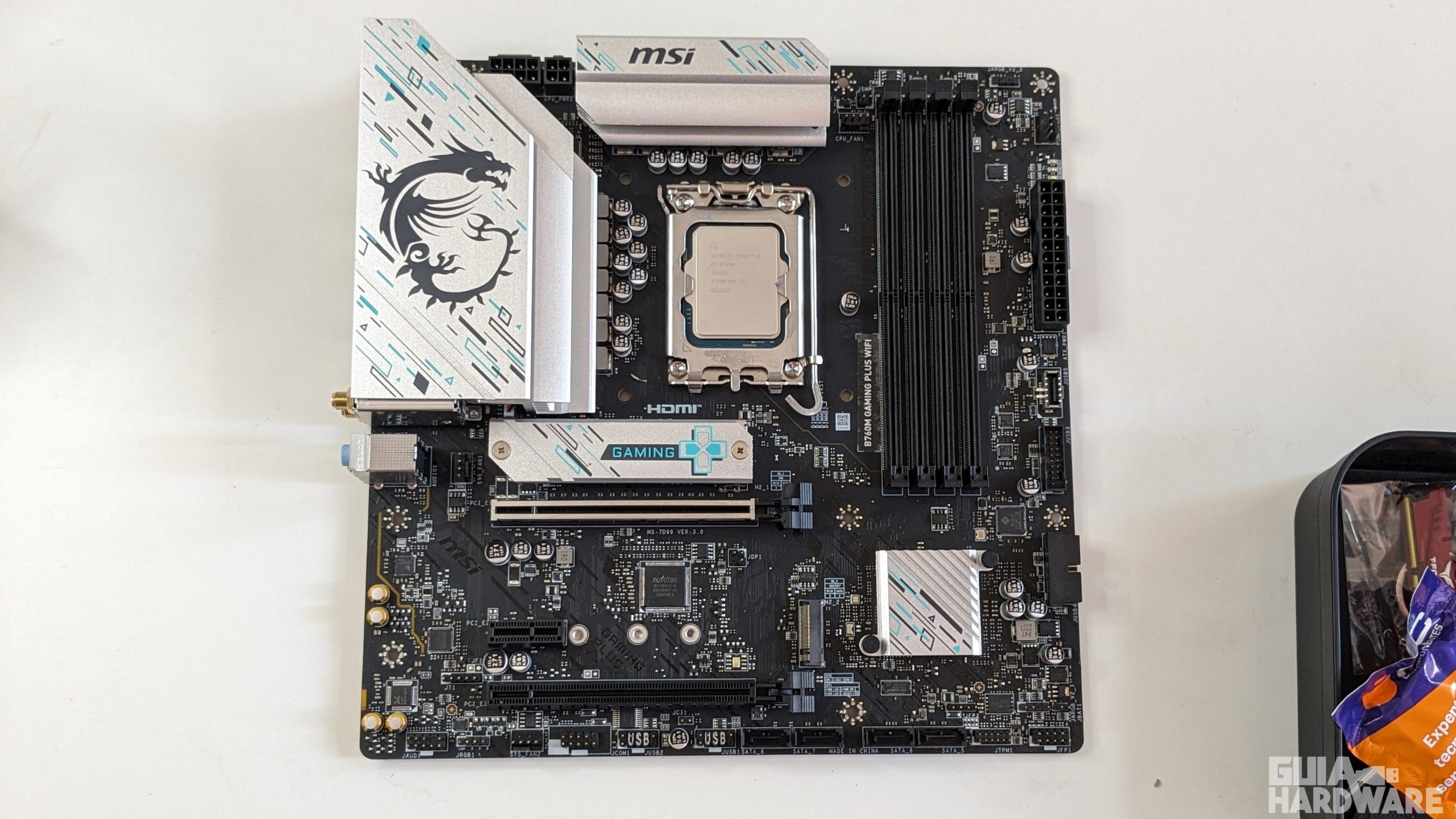

Las placas económicas como la MSI B760M Gaming Plus WiFi adoptan el formato Micro ATX, que es más compacto y permite ahorrar en costes de fabricación al reducir el número de conexiones. Este formato también facilita su instalación en chasis pequeños sin inconvenientes.
Esta placa presenta un diseño en tonos grises plateado con detalles en negro y turquesa, lo que le da un aspecto agradable. La PCB es completamente negra y cuenta con pocos disipadores en la superficie.
En la parte superior, alrededor del socket, encontramos dos disipadores pasivos de aluminio para enfriar los VRM. Estos están instalados de manera individual, sin un heatpipe de enlace. El disipador principal se extiende parcialmente cubriendo el panel trasero, mejorando la estética y la eficiencia de refrigeración.
En la parte inferior, hay un pequeño disipador pasivo para el chipset y otro para la ranura principal M.2, proporcionando un rendimiento básico para unidades PCIe 4.0 menos potentes. La ranura principal M.2 cuenta con un anclaje rápido EZ sin tornillos, mientras que la segunda usa el tradicional tornillo. La ranura PCIe principal está reforzada con placas de acero, lo cual es esencial para las pesadas tarjetas gráficas actuales.
También tenemos un panel de inicio junto al conector ATX de 24 pines, una cabecera USB 3.0 frontal orientada hacia la derecha y tres cabeceras para elementos RGB. Sin embargo, no hay botones para Clear CMOS ni Flash BIOS. En la parte trasera, la PCB tiene un recubrimiento aislante, sin características sobresalientes.
VRM y alimentación de la placa
La MSI B760M Gaming Plus WiFi tiene una configuración de 12 fases para Vcore, una fase para VccGT y una fase para VccAUX, alimentadas por una cabecera EPS de 8 pines y otra de 4, además del conector ATX de 24 pines.
La conversión DC-DC se realiza mediante 14 fases de alimentación con MOSFETS de lado alto y bajo separados, gestionados por el controlador RT3628AE. La fase de filtrado de señal incluye 14 chokes y condensadores electrolíticos.
Plataforma usada y memoria RAM
Esta placa base utiliza el socket LGA 1700, compatible con las generaciones 12ª, 13ª y 14ª de CPU Intel. El chipset Intel B760 permite overclocking en memorias mediante perfiles XMP y overclocking del BCLK.
La placa soporta hasta 256 GB de RAM DDR5 en sus cuatro ranuras, con velocidades de hasta 6800 MHz mediante perfiles Intel XMP 3.0 y AMD EXPO.
Almacenamiento y ranuras PCIe
La MSI B760M Gaming Plus WiFi ofrece tres ranuras PCIe: dos en formato x16 y una en formato x1. La ranura principal está conectada a los 16 carriles PCIe 4.0 de la CPU, sin bus compartido. La segunda ranura utiliza un carril PCIe 3.0 conectado al chipset, y la tercera ranura en formato x16 solo habilita 4 carriles PCIe 4.0 del chipset.
En cuanto al almacenamiento, dispone de dos ranuras M.2 en formato 2280, una con disipador y otra sin él. También cuenta con cuatro puertos SATA a 6 Gbps, ubicados en el borde inferior de la placa, lo que puede ser menos conveniente que tenerlos en el lateral derecho. Estos puertos admiten RAID 0, 1, 5 y 10 de forma nativa.
Conectividad de red y tarjeta de sonido
La placa integra un chip Realtek RTL8125BG de 2,5 Gbps para la conexión LAN y una tarjeta inalámbrica Intel Wi-Fi 6E AX211 con capacidad de Triple Banda (2,4, 5 y 6 GHz) y Bluetooth 5.3. El codec de sonido es un Realtek ALC897, soportando 7.1 canales de audio HD.
Puertos E/S y conexiones internas
En el panel trasero encontramos:
- 2 conectores 2T2R para antena Wi-Fi externa
- PS2 para teclado o ratón
- 2x USB 3.2 Gen2 (Rojos)
- 2x USB 3.2 Gen1 (Azules)
- 2x USB 2.0 (Negros)
- 2x HDMI 2.1
- 2x DisplayPort 1.4
- 1x RJ-45 LAN 2,5 Gbps
- 3x Jack de 3,5 mm
En cuanto a las cabeceras internas, tenemos:
- 4 cabeceras para ventiladores (2x SYS_FAN, 1x CPU_FAN, 1x AIO_PUMP)
- 3 cabeceras RGB (2x 5VDG Gen2, 1x 12VRGB)
- Conector de audio AAFP (JAUD)
- Conexiones F_Panel (JFP)
- 1x cabecera para USB 3.2 Gen1 Type-C
- 2x USB 3.2 Gen1 (soporta 4 puertos)
- 2x USB 2.0 (soporta 4 puertos)
- TPM 2.0
- Puerto COM (JCOM)
- Chasis Intrusion (JCI)
Pruebas de rendimiento
Nosotros hemos puesto a prueba la MSI B760M Gaming Plus WiFi con un Intel Core i5-1440 para evaluar su rendimiento, como veis en la siguiente captura.
Por supuesto que hemos sometido el ordenador al mítico Cinebench R23, obteniendo unos resultados bastante buenos, 1703 puntos en Single Core y 13292 en Multi Core.
Además, como complemento, le hemos pasado una prueba de temperatura mientras corría el Cinebench para ver que todo funcionase a la perfección y efectivamente así ha sido.
También debo contaros que le hemos instalado a este PC un SSD Teamgroup Cardea A440 de 1TB y le hemos pasado el CrystalDiskMark para comprobar sus velocidades y han sido las que podíamos esperar, muy buenas.
Y, finalmente, para rematar el apartado de pruebas, os dejamos un clásico, Passmark, en el que hemos obtenido una puntuación total de 26607 para la CPU.
BIOS y configuración
La BIOS de la MSI B760M Gaming Plus WiFi es similar a otras placas de MSI, ofreciendo una interfaz en modo sencillo que es muy completa, con accesos directos a funciones como XMP, configuración de ventiladores, RAID, TPM, Audio, entre otros.
En el modo avanzado, podemos gestionar conectividad, monitoreo de recursos, orden de arranque, opciones de almacenamiento y seguridad. La sección de overclocking (OC) tiene sus propias opciones, aunque están más limitadas en comparación con otros modelos. Podemos ajustar el BCLK y la RAM, pero no el reloj de la CPU directamente. También permite modificar el LLC y parámetros del VRM.
Configuración y personalización de la placa
El software de configuración de esta placa base, al igual que otros productos de la marca, se llama MSI Center y, en términos generales, es bastante intuitivo. Esta herramienta permite monitorear parámetros clave de la CPU, GPU y la placa base, incluso haciéndolo por IA.
Obviamente, y como hemos visto en otros productos de la marca como el teclado VIGOR GK41, este centro de control también incluye el Mystic Light para ajustar todos los parámetros de luz, en este caso, de la placa.
De igual forma encontraremos otros apartados relacionados con la gestión de los ventiladores y la conexión WiFi.
MSI B760M Gaming Plus Wifi: ¿Merece la pena?
En conclusión, la MSI B760M Gaming Plus Wifi es una excelente opción para gamers y entusiastas que buscan una placa base robusta, con buenas opciones de conectividad y un rendimiento sólido. Su diseño compacto y características avanzadas, como el soporte para Wi-Fi 6E y PCIe 5.0, la convierten en una opción atractiva en su rango de precio.
La inversión en esta placa base está justificada por su durabilidad y capacidad de manejo de los componentes más exigentes del mercado. Si estás en la búsqueda de una placa base que combine rendimiento, conectividad y fiabilidad, la MSI B760M Gaming Plus Wifi es una elección que definitivamente merece la pena considerar.
- 2 ranuras M.2 PCIE 4.0 acompañadas por otras 3 ranuras PCIE
- Su VRM es estable para CPUs de gama media
- Hasta 256 GB de memoria RAM XMP y hasta 6800 MHz
- LAN 2,5 GBPS y WiFi 6E
- Perfecta para todo tipo de setups económicos
- Su disipador de la SSD es bastante básico
- No cuenta con USB trasero ni ninguna conexión PCIE 5.0
